Изучение систем контроля температуры с жидкостным охлаждением

Управление температурным режимом — это широкое понятие в электронике и промышленных системах, охватывающее различные методы охлаждения, такие как воздушное охлаждение, жидкостное охлаждение, тепловые трубки и материалы с фазовым переходом. Среди них жидкостное охлаждение привлекло внимание благодаря своей более высокой эффективности теплопередачи и способности поддерживать стабильные рабочие температуры в высокопроизводительных приложениях. Системы контроля температуры с жидкостным охлаждением (Вы можете нажать здесь) широко используются в центрах обработки данных, высокопроизводительных вычислениях, аккумуляторах электромобилей и промышленном оборудовании. Мировой рынок систем жидкостного охлаждения оценивается примерно в 7 миллиардов долларов США в 2024 году и, по прогнозам, к 2032 году достигнет более 12 миллиардов долларов США, что обусловлено спросом на эффективные решения по управлению температурным режимом.

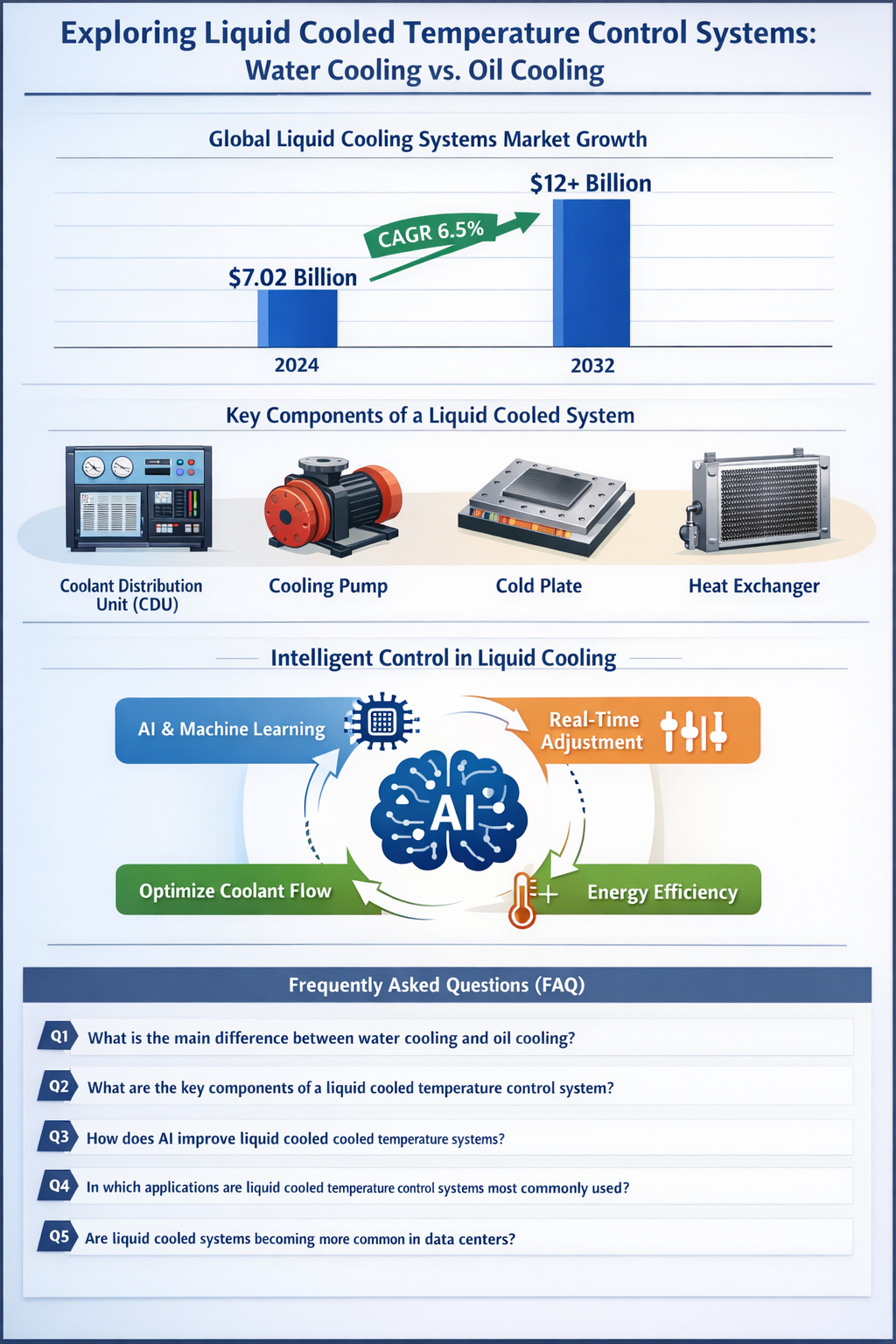

В основе этих систем лежит несколько важнейших компонентов, обеспечивающих эффективное терморегулирование. Блок распределения охлаждающей жидкости (CDU) служит центральным узлом, регулирующим поток и температуру охлаждающей жидкости во всей системе. Он контролирует давление и температуру жидкости, обеспечивая стабильные тепловые характеристики и защищая подключенные компоненты от перегрева. Дополняя CDU, охлаждающий насос поддерживает необходимый расход, перемещая жидкость через тепловыделяющие элементы к теплообменникам или радиаторам. Надежность насоса и контроль расхода напрямую влияют на способность системы реагировать на изменяющиеся тепловые нагрузки.

Ключевым элементом жидкостного охлаждения является охлаждающая пластина, которая напрямую взаимодействует с источниками тепла, такими как процессоры, графические процессоры или аккумуляторные модули. Холодные пластины предназначены для максимального контакта поверхности с компонентами, обеспечивая эффективную передачу тепла в циркулирующую охлаждающую жидкость. В системах с водяным охлаждением в охлаждающих пластинах обычно используются жидкости на водной основе, которые обеспечивают хорошую теплопроводность и низкую вязкость для эффективной циркуляции. Масляное охлаждение, часто реализуемое в погружных системах, погружает компоненты в диэлектрическое масло. Более низкая теплопроводность масла по сравнению с водой может быть компенсирована его способностью достигать всех поверхностей погруженных компонентов, устраняя горячие точки и позволяя упростить конструкцию системы.

Теплообменник завершает контур, передавая тепло от жидкости в окружающую среду, обычно через воздух или контуры вторичного теплоносителя. Эффективная конструкция теплообменника обеспечивает стабильную температуру на выходе, сводя к минимуму температурные колебания и поддерживая оптимальные условия эксплуатации. Комбинация CDU, насоса, охлаждающей пластины и теплообменника определяет общую эффективность и оперативность системы контроля температуры с жидкостным охлаждением.

Внедрение жидкостного охлаждения растет в нескольких секторах. Например, более 65% новых центров обработки данных теперь используют технологии жидкостного охлаждения для удовлетворения растущих тепловых требований и повышения эксплуатационной эффективности. Решения для прямого жидкостного охлаждения составят более 68% доли рынка выручки в 2024 году, что отражает предпочтение отрасли высокопроизводительному охлаждению.

Исследования и разработки в области жидкостного охлаждения также все больше сосредотачиваются на интеллектуальных стратегиях управления. Для динамической регулировки расхода охлаждающей жидкости, скорости насоса и заданных значений температуры в режиме реального времени применяются методы искусственного интеллекта и обучения с подкреплением. Это позволяет системе реагировать на изменение рабочих нагрузок и температурных профилей, повышая энергоэффективность при сохранении надежности компонентов. Усовершенствованные алгоритмы мониторинга и прогнозирования позволяют предвидеть скачки температуры, снижая риск и обеспечивая более эффективную работу в сложных средах, таких как центры обработки данных и электроника с высокой плотностью размещения.

Часто задаваемые вопросы

• Вопрос 1: В чем основная разница между водяным охлаждением и масляным охлаждением в системах контроля температуры с жидкостным охлаждением?

При водяном охлаждении в охлаждающих пластинах используются жидкости на водной основе, обеспечивающие высокую теплопроводность и низкую вязкость, что идеально подходит для целевых источников тепла. Масляное охлаждение погружает компоненты в диэлектрическое масло, покрывая все поверхности и уменьшая количество горячих точек, хотя масло передает тепло немного медленнее, чем вода.

• Вопрос 2. Каковы ключевые компоненты системы контроля температуры с жидкостным охлаждением?

Основные компоненты включают блок распределения охлаждающей жидкости (CDU), охлаждающий насос, охлаждающую пластину и теплообменник. Каждый из них играет жизненно важную роль в поддержании постоянной температуры и расхода во всей системе.

• Вопрос 3. Как улучшается ИИ? системы контроля температуры с жидкостным охлаждением ?

Искусственный интеллект и обучение с подкреплением позволяют динамически регулировать расход охлаждающей жидкости и скорость насоса, реагируя на температурные изменения в режиме реального времени. Это повышает энергоэффективность, поддерживает оптимальные температуры и прогнозирует изменения рабочей нагрузки во избежание перегрева.
