Газонаполненное главное распределительное устройство: компактная защита распределительных сетей

КРУЭ изолированное газонаполненное кольцо стал предпочтительным решением для коммутации и защиты распределительных сетей среднего напряжения, особенно в городских подземных системах, промышленных объектах и коммерческих зданиях, требующих надежного распределения электроэнергии в ограниченном пространстве. В этом компактном распределительном устройстве в качестве изолирующей среды используется гексафторид серы или альтернативные экологически чистые газы, что позволяет значительно уменьшить размеры по сравнению с обычными распределительными устройствами с воздушной изоляцией. Последние данные коммунальных предприятий показывают, что газонаполненные кольцевые силовые агрегаты получили широкое распространение благодаря своей работе, не требующей технического обслуживания, улучшенным функциям безопасности и способности выдерживать суровые условия окружающей среды.

Герметичный корпус и система газовой изоляции

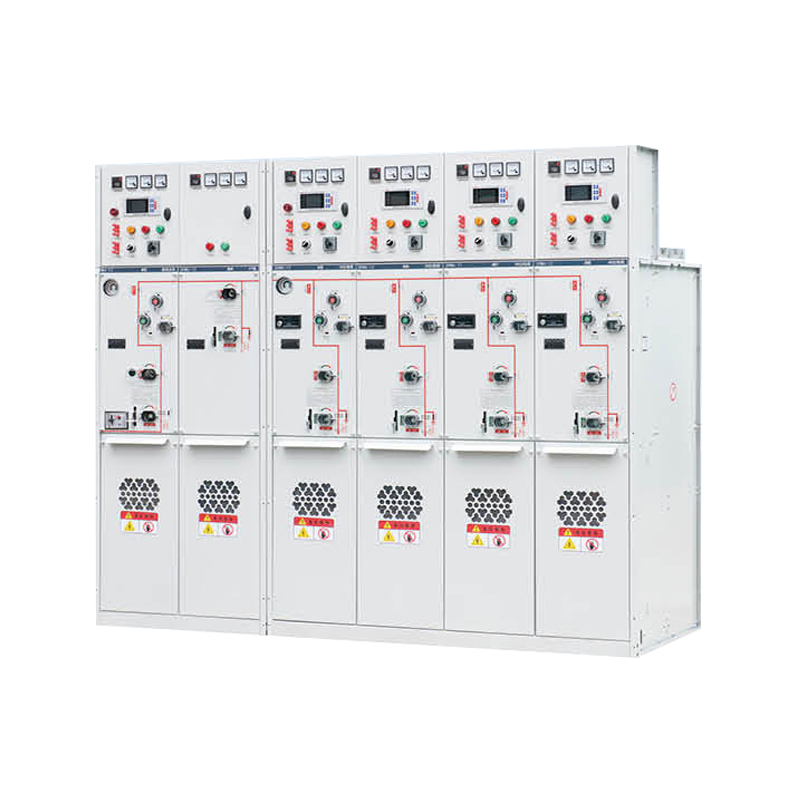

КРУЭ изолированное газонаполненное кольцо is housed in a sealed, corrosion-resistant enclosure made from stainless steel or aluminum, with all live components enclosed within a gas-tight chamber filled with an insulating gas. The gas provides outstanding dielectric strength, enabling the switchgear to be designed with smaller clearances and a significantly reduced footprint compared to air-insulated equivalents. The sealed construction protects internal components from dust, humidity, and contamination, ensuring reliable operation in underground vaults or coastal areas where corrosion is a concern.

enclosure is constructed with welded seams and gasketed joints to prevent gas leakage, with the internal pressure monitored continuously by a density sensor. The gas-filling system includes a pressure gauge and filling valve for maintenance. The insulation gas is maintained at a specified pressure, with automatic alarms if the pressure drops below the safe operating level. The sealed design eliminates the need for regular cleaning of insulation surfaces and reduces the risk of insulation failure from environmental contamination.

Встроенные функции переключения

ring main switchgear integrates multiple switching functions within a single compact unit, combining load-break switches, circuit breakers, fuse switches, and earthing switches. The load-break switch allows safe interruption of load currents up to the rated capacity, enabling circuit isolation for maintenance without interrupting the entire network. The circuit breaker provides protection against short-circuit currents, automatically tripping to isolate faults. The fuse switch combines load switching with fuse protection, offering a cost-effective solution for transformer protection. The switching functions include:

• Выключатель нагрузки для нормальной изоляции и подключения цепей;
• Защита от короткого замыкания с помощью встроенных автоматических выключателей или предохранителей;
• Заземление для безопасного доступа для технического обслуживания;
• Моторизованное управление для дистанционного и автоматического управления.
• switching mechanisms are designed for manual operation with clear visual indication of switch positions, and many models support motor operation for remote control and automation. Operating mechanisms are interlocked to prevent incorrect sequences.

Рабочие позиции и механические блокировки

ring main switchgear provides three positions for the switching devices: closed, open, and earthed. The closed position connects the circuit, allowing current to flow. The open position disconnects the circuit, isolating the load. The earthed position grounds the circuit, ensuring safe working conditions for maintenance. The switch positions are clearly indicated, and the operating mechanisms are interlocked. The interlocking system prevents incorrect operations.

Области применения и факторы выбора

КРУЭ изолированное газонаполненное кольцо serves various sectors including utility distribution networks, industrial facilities, commercial buildings, and renewable energy projects. In utility networks, the switchgear provides protection and switching for underground feeders. In industrial and commercial settings, it provides reliable power distribution. When selecting, buyers evaluate voltage rating and current capacity, gas type and environmental impact, enclosure type and degree of protection, and switching functions and control options. Buyers also consider compliance with relevant standards and the manufacturer's reputation for reliability and quality. Proper selection ensures reliable and efficient power distribution.
