Нержавеющая кабельная ответвительная коробка 10 кВ для наружной установки: распределение мощности, выдерживающее погодные условия

Кабельная ответвительная коробка находится снаружи. Дождь бьет по нему. На нем скапливается снег. Дорожная соль распыляет его. Солнце печет его. Внутри высоковольтные кабели соединяются и разделяются. Если коробка выйдет из строя, отключится электричество. Ан Открытая нержавеющая кабельная ответвительная коробка 10 кВ создан, чтобы предотвратить это. Корпус не ржавеет. Уплотнения не пропускают воду. Внутренние соединения остаются сухими и безопасными.

Что делает кабельная ответвительная коробка на 10 кВ

Он разделяет один входящий кабель на несколько исходящих цепей.

Фидер 10 кВ идет от подстанции. Один кабель. Этот кабель должен обслуживать несколько зданий или кварталов. Нержавеющая кабельная ответвительная коробка на 10 кВ принимает входящий кабель и разветвляет его на два, три или четыре исходящих кабеля. Внутри шины соединяют кабели. Изоляторы удерживают части, находящиеся под напряжением, на расстоянии от стенок коробки.

Коробка не является трансформером. Напряжение остается на уровне 10 кВ. Это просто точка распространения. Как распределительная коробка для высокого напряжения.

Он обеспечивает точку для изоляции и обслуживания.

Когда ветка требует ремонта, питание этой ветки внутри коробки отключается. Остальная часть сети остается активной. Нержавеющая ответвительная коробка для кабеля напряжением 10 кВ на открытом воздухе имеет отдельные отсеки для каждой ветки. Техник открывает коробку. Отключает неисправную ветку. Закрывает коробку. Остальные филиалы продолжают работать.

Без ответвительных коробок неисправность одной линии привела бы к отключению всей сети.

Почему защита от ржавчины важна при наружной установке

Сталь ржавеет. Нержавеющая сталь стоит дороже. Алюминий корродирует по-разному.

Для уличной кабельной ответвительной коробки напряжением 10 кВ, защищенной от ржавчины, требуется корпус, который прослужит десятилетия. Окрашенная сталь работает внутри помещения. На открытом воздухе царапина обнажает голый металл. Ржавчина начинается. Коробка выходит из строя.

Нержавеющая сталь устойчива к ржавчине. Оценка 304 является распространенной. Марка 316 лучше подходит для прибрежных зон с солевыми брызгами. Нержавейка стоит дорого. Тяжелый. Трудно сверлить.

Алюминий не ржавеет. Он окисляется. Окислительный слой защищает металл. Нержавеющая ответвительная коробка для кабеля напряжением 10 кВ, изготовленная из алюминия, легче, чем нержавеющая сталь. Менее дорогой. Но алюминий мягче. Вмятины легче.

Сталь с порошковым покрытием – средний вариант. Покрытие толстое. Он устойчив к царапинам. Если царапина обнажает металл, сталь все равно может ржаветь. Но хорошее порошковое покрытие на открытом воздухе прослужит от 10 до 15 лет.

Уплотнения защищают от влаги, а не только от ржавчины

Ржавчина начинается с влаги. Наружная нержавеющая кабельная ответвительная коробка на 10 кВ без хороших уплотнений пропускает воду. Вода конденсируется внутри. Электроника выходит из строя. Шины ржавеют.

Уплотнения должны быть из силикона или резины EPDM. Эти материалы остаются гибкими в течение многих лет. Они не трескаются на морозе и не плавятся в жару.

Вот что говорит вам материал уплотнения:

• Силикон — подходит для широкого диапазона температур, долговечен.
• EPDM — подходит для наружного применения, устойчив к озону и ультрафиолету.
• Неопрен — ладно, со временем затвердевает.
• Пенопластовая лента — дешевая, быстро выходит из строя, не для постоянного использования на открытом воздухе.

Где устанавливаются кабельные ответвительные коробки 10 кВ

Подземное жилое распределение

В новых кварталах есть подземное электроснабжение. Никаких воздушных проводов. Наружная ответвительная коробка для кабеля напряжением 10 кВ, защищенная от ржавчины, расположена на бетонной площадке. Коробка находится над землей. Кабели выходят из-под земли. Они соединяются внутри. Затем вернитесь к домам.

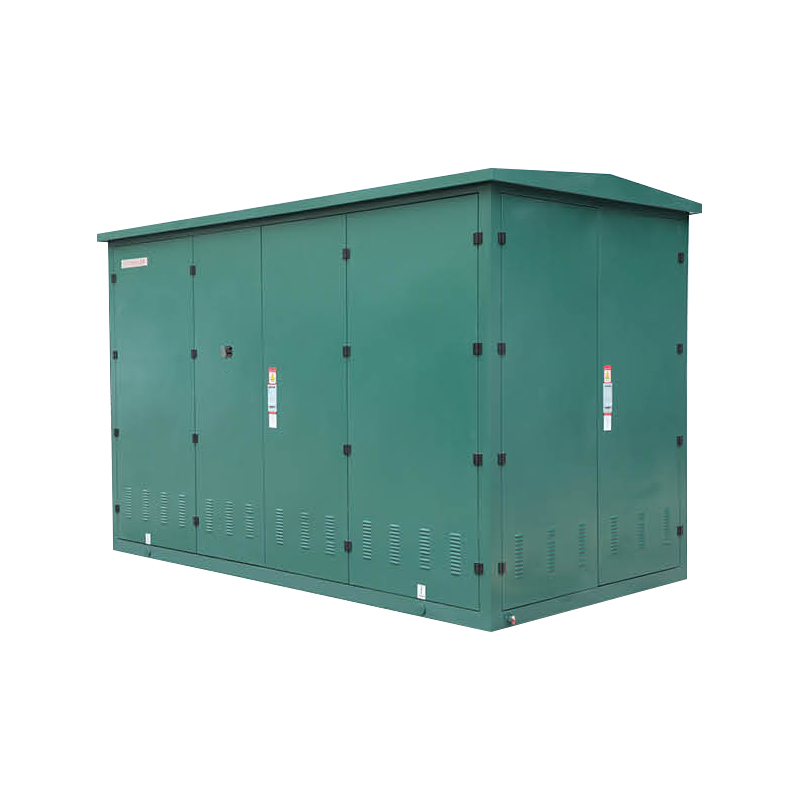

Коробка маленькая. Размером с тумбочку. Зеленый или серый, чтобы гармонировать. Домовладельцы этого почти не замечают.

Промышленные и коммерческие объекты

Заводу требуется электроэнергия для нескольких зданий. Наружная защищенная от ржавчины кабельная ответвительная коробка на 10 кВ на границе участка разделяет входящий поток. Один кабель идет к основному заводу. Один в офис. Один на склад.

Коробка должна быть антивандальной. Запирается на замок. Достаточно прочный, чтобы выдержать удар погрузчика.

Коммунальные распределительные сети

Энергетические компании используют ответвительные коробки на перекрестках. Наружная защищенная от ржавчины кабельная ответвительная коробка на 10 кВ на углу улицы обеспечивает питание в четырех направлениях. Север, юг, восток, запад. Каждое направление имеет свой предохранитель или переключатель.

Когда дерево падает на северную линию, утилита открывает северную ветвь. В трех других направлениях электричество остается включенным.

На что обратить внимание при выборе защищенной от ржавчины наружной кабельной ответвительной коробки на 10 кВ?

Материал и толщина корпуса

Толщина стали должна быть не менее 1,5 миллиметров. Нержавеющая сталь или с порошковым покрытием. Алюминий должен быть толщиной 2 миллиметра и более.

Наружная нержавеющая кабельная ответвительная коробка на 10 кВ с тонкими вмятинами на стенках. Дверь не закрывается должным образом. Вода попадает.

Степень защиты IP от воды и пыли

IP65 — это малый размер электрических коробок для наружного применения. Пыленепроницаемый. Защищен от струй воды низкого давления. IP66 рассчитан на воду под высоким давлением. IP67 можно погружать в воду. Не требуется для ответвительных коробок.

Вот что означают рейтинги IP:

• IP54 — защита от пыли, брызг воды, не для длительного использования на открытом воздухе
• IP65 — пыленепроницаемый, водоструйный, под низким давлением, стандарт для наружной установки
• IP66 — пыленепроницаемость, струи воды под высоким давлением, места с сильным дождем
• IP67 — пыленепроницаемость, временное погружение в воду, затопленные помещения

Кабельный ввод и герметизация

Кабели вводятся снизу или сбоку. Наружная нержавеющая кабельная ответвительная коробка на 10 кВ с нижним вводом чище. Вода не скапливается на кабеле. Уплотнение находится внутри коробки и не подвергается воздействию погодных условий.

Сальники уплотняют каждый кабель. Компрессионные сальники входят в стандартную комплектацию. Они сжимают резиновое кольцо вокруг кабеля. Вода остается снаружи.

Что не так с дешевыми ответвительными коробками

Корпус ржавеет изнутри

Краска выглядит хорошо. Но влага попадает через плохой уплотнитель. Внутри образуется конденсат. Голый стальной интерьер ржавеет. Чешуйки ржавчины падают на шины. Отслеживание происходит. Происходит перекрытие. Питание отключается.

Уплотнитель двери затвердевает и протекает

В дешевых уплотнителях используется неопрен или пенопласт. Два года на солнце, а тюлень твердый. Он не сжимается. Образуются пробелы. Вода входит. Коробка выходит из строя.

Шины подвергаются коррозии и перегреваются.

Медные шины тускнеют. Алюминиевые шины подвергаются коррозии. Для наружной ответвительной коробки для кабеля напряжением 10 кВ, защищенной от ржавчины, необходимы луженые или посеребренные шины. Покрытие устойчиво к коррозии. Связь остается прохладной.

Наружная нержавеющая кабельная ответвительная коробка на 10 кВ — не место для экономии денег. Он стоит снаружи уже 20 лет. Дождь. Снег. Нагревать. Холодный. Соль. Все это нужно пережить.

Нержавеющая сталь или сталь с тяжелым порошковым покрытием. IP65 маленький. Уплотнения из силикона или EPDM. Луженые шины. Компрессионные кабельные вводы.

Дешевая коробка выйдет из строя через пять лет. Его заменяют коммунальные службы. Это требует затрат на рабочую силу, оборудование и время простоя. Хорошая коробка прослужит 20 лет. Первоначальная стоимость выше. Стоимость жизни ниже.

Купите коробку, которая выдержит непогоду. От этого зависит сила ваших клиентов.
