Закрытое кольцевое распределительное устройство HXGN-12 представляет собой распределительное оборудование для трехфазных систем переменного тока с номинальным напряжением 12 кВ и частотой 50 Гц. Основное применение – конфигурации кольцевых модульных распределительных узлов (RMU) для управления нагрузкой, автоматизации распределения и изоляции аварийных участков. Устройство выполнено в модульной металлической конструкции, оснащено воздушными или газоизолированными компонентами (в зависимости от конфигурации). Компактность и надежность коммутационных функций делают его пригодным для широкого спектра распределительных сетей.
Преимущества продукта
Эффективное распределение энергии
Разработано для кольцевых сетей, обеспечивая бесперебойное энергопитание и упрощение секционирования при авариях. Обеспечивает гибкую коммутацию и управление нагрузкой в сложных распределительных схемах.
Безопасность и герметичность конструкции
Металлический корпус инкапсулирует все живые компоненты, исключая прямой контакт с обслуживающим персоналом. Интегрированные механические блокировки снижают эксплуатационные риски и задают корректную последовательность коммутационных операций.
Модульность конструкции
Единичная модульная база поддерживает широкий спектр функциональных блоков: нагрузочные разъединители, цепные выключатели, комбинированные предохранительно-коммутационные узлы. Монтаж и замена модулей осуществляются с минимальным вмешательством в работу системы.
Особенности продукта
Металлический шкаф
Шкаф выполнен из оцинкованной стали или нержавеющей стали, обеспечивая механическую прочность и коррозионную стойкость. Внутренние секции с заземленными металлическими перегородками улучшают дугозащиту и эксплуатационную секционирование.
Механизмы коммутации и защиты
Обеспечены механические и электрические блокировки, задающие правильную последовательность эксплуатационных операций. Включена система автоматической реконфигурации сети (АРК) для быстрой реакции на аварии.
H/①x/②g/③n/④ □/⑤-12/⑥/630/⑦- □/⑧
| ① | Кольцевой сетевой блок |
| ② |
Конструкция шкафа |
| ③ |
Фиксированный тип |
| ④ | Внутренний тип |
| ⑤ |
Серийный номер модели |
| ⑥ |
Номинальное напряжение (кВ) |
| ⑦ |
Номинальный ток (А) |
| ⑧ |
I: Нагрузочный выключатель FLN36-12 IL: Нагрузочный выключатель FLN48-12 |
| Серийный номер | Имя | Единица | Параметр |
| 1 | Оцененное напряжение | Кв | 12 |
| 2 | Номинальная частота | Гц | 50 |
| 3 | Оцененный ток основного шинного/максимального номинального тока предохранителя | А | 630,125 |
| 4 | Рейтинг короткий протяжение тока основной цепи и заземления | Ка/с | 20，3 |
| 5 | Номинальный пик выдержанный ток основной цепи и заземляющей цепи | Категория | 50 |
| 6 | Номинальная короткая замыкания, создавая ток основной цепи и заземляющей цепи | Категория | 50 |
| 7 | Количество перерывов с полной емкостью переключателя нагрузки | Заказ | 100 |
| 8 | Разрыв слияния | Категория | 31.5，40 |
| 9 | Рейтированный ток разрыва с закрытым контуром | А | 630 |
| 10 | Оцененный ток передачи | А | 1600 |
| 11 | Механическая жизнь | Кв | 2000 |
| 12 | 1 -минутная частота мощности противостоять напряжению (пик) относительно грунта/изолированного перелома | Заказ | 42，48 |
| 13 | Импульс молнии выдержал напряжение (пик) ， фаза к фазе ， разрыв земли/изоляция | Кв | 75，85 |
| 14 | 1 -минутная частота мощности выдерживает напряжение вторичного цепи | Кв | 2 |
| 15 | Уровень защиты | Ip3x |
| Имя | Размер | Применимый объем |
| Хм) | 1400 | Подходит для одно основных кабелей |
| 1600 | Подходит для одно основных кабелей | |
| 1800 | Подходит для трех основных кабелей | |
| W (мм) | 375 | Входящие и исходящие линии |
| 500 | ||
| 750 | ||
| D (мм) | 918 |

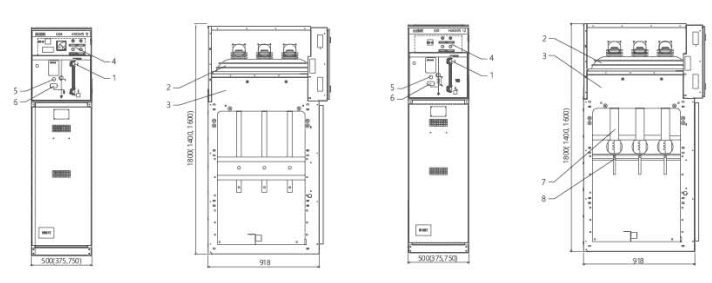

1. Рабочий механизм
2. нагрузочный переключатель
3. Тело шкафа
4. Приборная комната
5. Вольтметр SF6
6. Живой дисплей высокого напряжения
7. предохранители
8. Нижний выключатель заземления
