Комбинированная американская сборная подстанция: компактное решение для распределения электроэнергии

комбинированная американская сборная подстанция стал широко распространен подход к распределению электроэнергии для промышленных объектов, коммерческих комплексов и коммунальных сетей, требующих надежной, компактной и быстроразвертываемой электрической энергии. Эта предварительно сконструированная подстанция с трансформаторами, распределительными устройствами и вспомогательным оборудованием в едином корпусе, защищенном от атмосферных воздействий, что значительно сокращает время установки и объем работ на устройствах по сравнению с подстанциями, построенными на палках. Последние отраслевые данные показывают, что сборные подстанции соответствуют требованиям рынка благодаря своей компактности, надежности, проверенной на заводе, и более низкой общей стоимости установки.

Трехкамерная компоновка и интеграционное оборудование

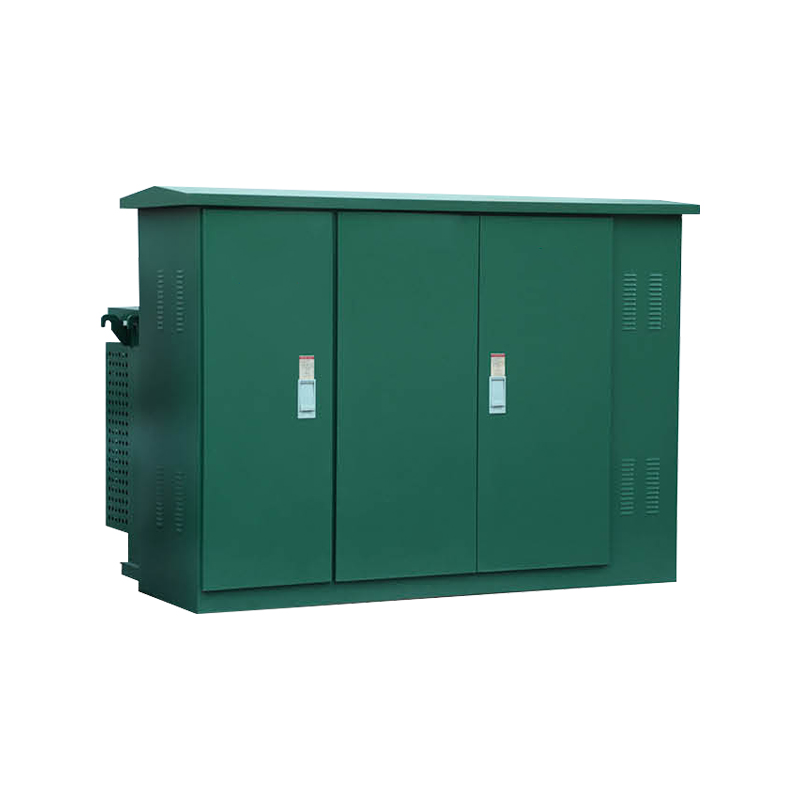

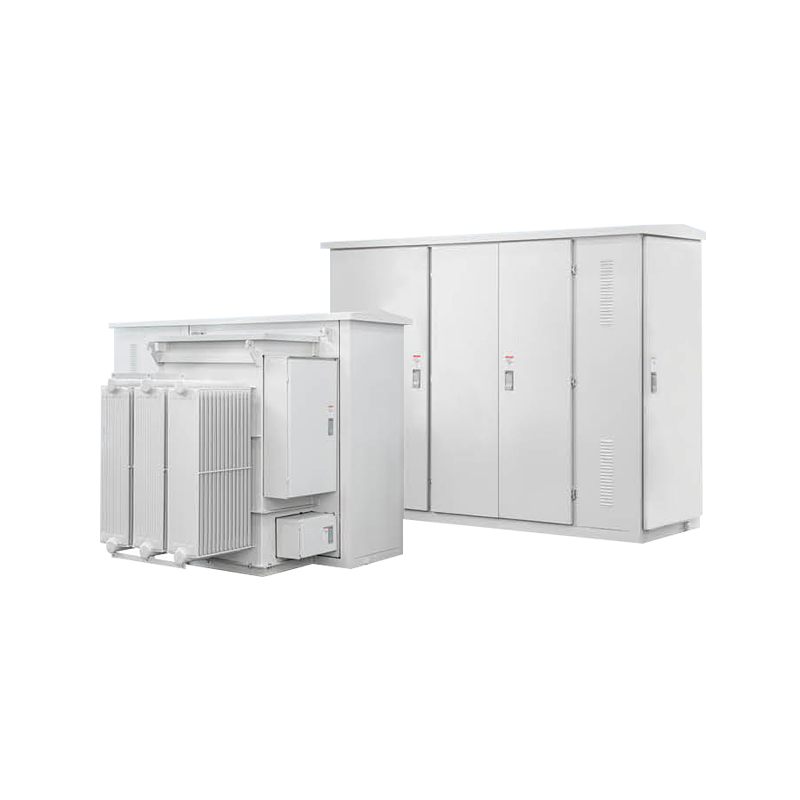

Комбинированная американская сборная подстанция имеет трехсекционную компоновку, в которой в одном корпусе размещаются высоковольтное распределительное устройство, трансформатор и низковольтное распределительное оборудование. В высоковольтном отсеке размещен автоматический выключатель вводного фидера или разъединитель с предохранителем, а также ограничители перенапряжения, измерительное оборудование и защитные реле. В трансформаторном отсеке находится главный силовой трансформатор, который понижает входное напряжение до необходимого уровня использования, при этом трансформатор обычно заполнен жидкостью для улучшения охлаждения и перегрузочной способности. В низковольтном отсеке размещены главный выключатель, распределительные фидеры и аппаратура управления нижестоящей сетью.

Компактное расположение оптимизирует использование пространства, а в некоторых конструкциях предусмотрена вертикальная укладка компонентов для дальнейшего уменьшения занимаемой площади. Внутренняя планировка обеспечивает безопасный доступ для эксплуатации и технического обслуживания с четко обозначенными отсеками и механизмами блокировки для предотвращения несанкционированного проникновения. Подстанция предназначена для установки как внутри, так и снаружи помещений, с соответствующей защитой от атмосферных воздействий для наружного применения. Перед отправкой оборудование полностью взаимосвязано и протестировано как целостная система.

Эффективность заводского изготовления и установки

Комбинированная американская сборная подстанция предлагает значительные преимущества перед обычными подстанциями, построенными на месте. Заводской процесс изготовления обеспечивает стабильное качество сборки и исключает задержки, связанные с погодными условиями, которые обычно влияют на строительные проекты на месте. Подстанция полностью собрана, подключена и протестирована перед отправкой, что снижает риск ошибок при установке и проблем при вводе в эксплуатацию. Установка на месте включает подготовку фундамента, размещение подстанции, подключение кабелей и завершение окончательного тестирования, которое обычно занимает всего несколько дней, а не недель или месяцев, необходимых для традиционных подстанций.

Заводские испытания включают в себя испытания на диэлектрическую стойкость, измерения частичных разрядов и функциональные испытания всех защитных реле и систем управления. Такое комплексное тестирование гарантирует надежную работу с первого дня эксплуатации. Сборный корпус устраняет необходимость в отдельных укрытиях для оборудования или зданиях, что еще больше снижает затраты на проект и продолжительность строительства. Модульная конструкция также облегчает дальнейшее расширение, поскольку дополнительные секции могут быть добавлены с небольшим нарушением существующих операций.

Система охлаждения и терморегуляции

Комбинированная американская сборная подстанция включает в себя систему охлаждения, предназначенную для поддержания безопасной рабочей температуры при постоянной нагрузке и плохой температуре окружающей среды. Трансформатор оснащен радиаторами или охлаждающими ребрами, которые рассеивают тепло за счет естественной конвекции, а корпус оснащен вентиляционными жалюзи и вентиляторами для отвода тепла из отсеков, не допуская попадания влаги или загрязнений. Система охлаждения рассчитана на поддержание номинальной мощности трансформатора при небольшой тепловой нагрузке на систему изоляции.

Система охлаждения включает в себя:

• Датчики температуры, контролирующие температуру напряжения и обмотки;
• Автоматическое управление охлаждением, которое активирует вентиляторы, когда температура вычисляет заданные значения;
• Сигнализация перегрева и незначительное отключение для защиты;
• Предусмотрены условия для дальнейшего перехода на увеличение воздушного охлаждения в случае увеличения нагрузки.

Система охлаждения спроектирована так, чтобы обеспечить надежность, с резервными вентиляторами и компонентами, где это необходимо, что обеспечивает непрерывную работу даже в случае выхода из строя одного охлаждающего элемента.

Характеристики безопасности и критерии выбора

Комбинированная американская сборная подстанция включает комплексные функции безопасности для защиты персонала и оборудования. Корпус спроектирован так, чтобы предотвратить несанкционированный доступ, с запертыми дверцами и блокировками во всех отсеках. Трансформатор оснащен устройствами сброса давления и датчиками температуры, которые автоматически отключают агрегат в случае нештатных ситуаций. К ключевым функциям безопасности относятся системы локализации разливов трансформаторного масла, атмосферостойкая конструкция корпуса, сейсмостойкая конструкция и локализация замыканий внутренней дуги.

При выборе комбинированной сборной американской подстанции покупатели рассчитывают номинальный трансформатор в соответствии с потребляемой мощностью и будущим расширением, номиналами напряжения для совместимости с энергоснабжением и стабильностью, типом корпуса и защитой окружающей среды для условий на объекте, а также мощностью системы охлаждения для требований к температуре окружающей среды. Покупатели также соблюдают соответствие соответствующим стандартам, таким как IEEE и ANSI, наличие запасных частей и сервисной поддержки, а также репутацию надежного производителя. Правильный выбор обеспечивает надежную и эффективную передачу электроэнергии при минимальных затратах в течение жизненного цикла.
