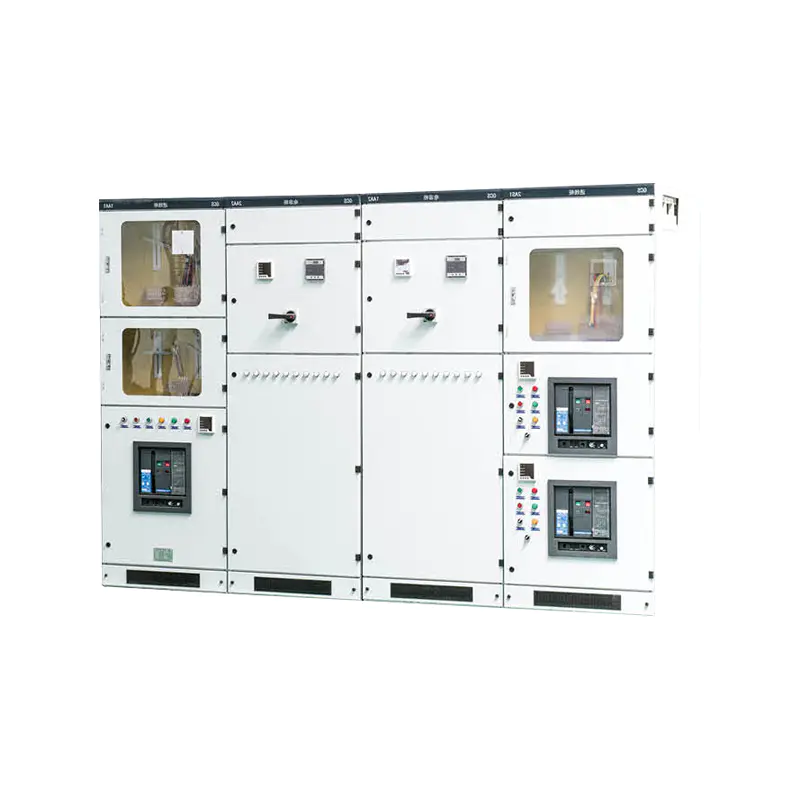

Выкатной распределительный шкаф: гибкая защита низковольтных систем

выдвижной распределительный шкаф стал краеугольным камнем низковольтных систем распределения электроэнергии, предлагая гибкое и удобное в обслуживании решение для промышленных предприятий, коммерческих зданий и инфраструктурных проектов. В этом шкафу размещены автоматические выключатели или распределительное устройство, которые можно физически извлечь из корпуса для проверки, обслуживания или замены без обесточивания всей системы. Последние отраслевые данные показывают, что выдвижные распределительные шкафы предпочтительны для приложений, требующих высокой надежности и небольшого времени простоя, поскольку съемная конструкция позволяет быстро заменять неисправные блоки запасными модулями, что значительно сокращает продолжительность простоя.

Конструкция рамы и компоновка отсеков

выдвижной распределительный шкаф is built around a rigid, self-supporting steel frame that provides structural integrity and supports multiple draw-out compartments. The frame is fabricated from folded sheet steel with welded or bolted joints, forming a modular structure that can be configured for different numbers and sizes of draw-out units. The compartments are arranged vertically in columns, with each compartment sized to accommodate a specific breaker frame size and rating. The cabinet includes top and bottom cable entry zones, allowing for either overhead or underground cable connections, and the frame is designed to withstand short-circuit forces and seismic loads with bracing at strategic locations. A durable powder coating protects the frame against corrosion.

modular design allows for future expansion by adding additional sections without replacing the entire cabinet. Each compartment includes guide rails that ensure smooth insertion and withdrawal of the draw-out unit, with stops that prevent over-travel. The cabinet also includes a grounding system that bonds the frame and all metallic parts to ensure safety.

Механизм стойки и контроль положения

Каждый выдвижной блок установлен на выдвижной каретке, которая перемещается по направляющим, с механизмом реечного винта, обеспечивающим плавное и контролируемое перемещение между положениями. Ручка для выдвижения соединяется с механизмом, позволяющим перемещать устройство между положениями «подключено», «тест» и «отсоединено», при этом ручка хранится на дверце шкафа, когда она не используется. Механизм включает в себя:

• Функция ограничения крутящего момента, которая предотвращает перегрузку и защищает контакты от повреждений;
• Индикаторы положения, показывающие состояние подключения, тестирования и отключения;
• Запирающие приспособления, фиксирующие агрегат в каждом положении;
• Механические блокировки, предотвращающие работу в неправильной последовательности.

racking mechanism is designed for easy operation, requiring small physical effort even for heavy breaker units. The handle is removable to prevent unauthorized operation.

Первичные и вторичные контактные системы

draw-out unit connects to the fixed busbars through primary disconnecting contacts and secondary control contacts. The primary contacts are heavy-duty finger clusters that engage with fixed busbar stabs, designed to carry full load current and withstand short-circuit currents. The secondary contacts consist of plug-in connectors for control and monitoring circuits. The contact system includes:

• Первичные контакты с посеребренными поверхностями для низкого сопротивления;
• Вторичные контакты с положительным взаимодействием для надежного управления;
• Самовыравнивающиеся направляющие, компенсирующие небольшие перекосы;
• Защитные шторки, закрывающие неподвижные контакты при выдвинутом устройстве.

contact system is designed for multiple insertion and withdrawal cycles without degradation. The shutters prevent accidental contact with live parts, and the contact engagement is verified through the position indicator.

Доступ для технического обслуживания и замена устройства

draw-out design provides safe and efficient access to the circuit breaker for inspection and maintenance. The unit can be withdrawn to the test position for functional testing without disconnecting the load, or fully removed for bench maintenance. A dedicated maintenance position allows the unit to be parked. Spare units can be stored and quickly inserted. The replacement procedure involves removing the unit, inserting the spare, and racking it into the connected position, all without de-energizing the main busbars.
