Как вакуумный выключатель обеспечивает более безопасную работу оборудования среднего напряжения

Интегрированный фотоэлектрический инвертор системы и Вакуумный выключатель устройства все чаще используются вместе в современных распределительных сетях среднего напряжения для поддержки скоординированного преобразования энергии и защиты. В этой статье объясняется, как технология вакуумного прерывания способствует более безопасным условиям эксплуатации в среде оборудования среднего напряжения, особенно там, где фотоэлектрическая генерация и взаимодействие сети происходят в одной и той же электрической системе.

По мере расширения распределенных энергетических систем требуются сети среднего напряжения для управления двунаправленным потоком энергии, генерацией на основе инверторов и частыми переключениями. Эти изменения повысили важность защитных устройств, которые могут обрабатывать аварийное прерывание и изоляцию системы, не затрагивая при этом окружающие цепи без необходимости.

Эксплуатационная нагрузка в возобновляемых сетях среднего напряжения

Оборудование среднего напряжения, используемое в распределении возобновляемой энергии, больше не работает по модели однонаправленного потока мощности. Системы интегрированных фотоэлектрических инверторов обеспечивают переменные характеристики выходного сигнала, которые зависят от условий солнечного света, потребности в сети и координации хранения энергии. Это приводит к созданию более динамичной электрической среды по сравнению с традиционными структурами централизованного электроснабжения.

В практической эксплуатации обычно наблюдаются несколько проблем:

• Колеблющиеся уровни тока, вызванные инверторной генерацией
• Обратный поток мощности во время пикового производства солнечной энергии
• Коммутационное напряжение при подключении и отключении сети
• Координация неисправностей между несколькими распределенными фидерами
• Увеличенное количество операций переключения в ежедневных циклах.
• Координация между возобновляемыми источниками энергии и защитой коммунальных сетей

Распределительное устройство среднего напряжения должно реагировать на эти условия, сохраняя при этом способность изоляции во время аварийных ситуаций. Без скоординированной защиты помехи в одном фидере могут распространиться на другие части системы, влияя на общую стабильность распределения.

Еще одним важным фактором является взаимодействие фотоэлектрических инверторов и систем защиты. Поскольку инверторы ведут себя не так, как традиционные вращающиеся генераторы, характеристики тока повреждения могут различаться по продолжительности и величине, что требует, чтобы устройства защиты работали с четким поведением при прерывании.

Техническая роль вакуумного выключателя в системах среднего напряжения

В вакуумном выключателе используется герметичная камера вакуумного прерывателя для гашения электрических дуг во время переключения или отключения при неисправности. При прерывании тока дуга, образующаяся между контактами, быстро гаснет из-за среды низкого давления внутри камеры.

В приложениях среднего напряжения эта структура используется для поддержки управляемого переключения и изоляции неисправностей в сетях, которые включают фотоэлектрические генераторы, трансформаторы и распределительные фидеры.

Ключевые технические характеристики включают в себя:

В системах, включающих интегрированные фотоэлектрические инверторы, вакуумный выключатель часто координируется с защитными реле, чтобы изолировать неисправности, позволяя при этом незатронутым участкам сети продолжать работу.

Типичная последовательность операций в возобновляемых сетях среднего напряжения:

• Система мониторинга обнаруживает аномальные условия тока или напряжения
• Реле защиты оценивает характеристики неисправности
• Сигнал передается в систему управления выключателем.
• Вакуумный выключатель размыкает поврежденную цепь.
• Оставшаяся сеть продолжает работу, если позволяют условия.
• Поврежденный участок изолируется для осмотра и технического обслуживания.

Такая координация помогает поддерживать структурированную работу в распределенных энергетических средах, где несколько источников питания постоянно взаимодействуют.

Применение в фотогальванических интегрированных сетях среднего напряжения

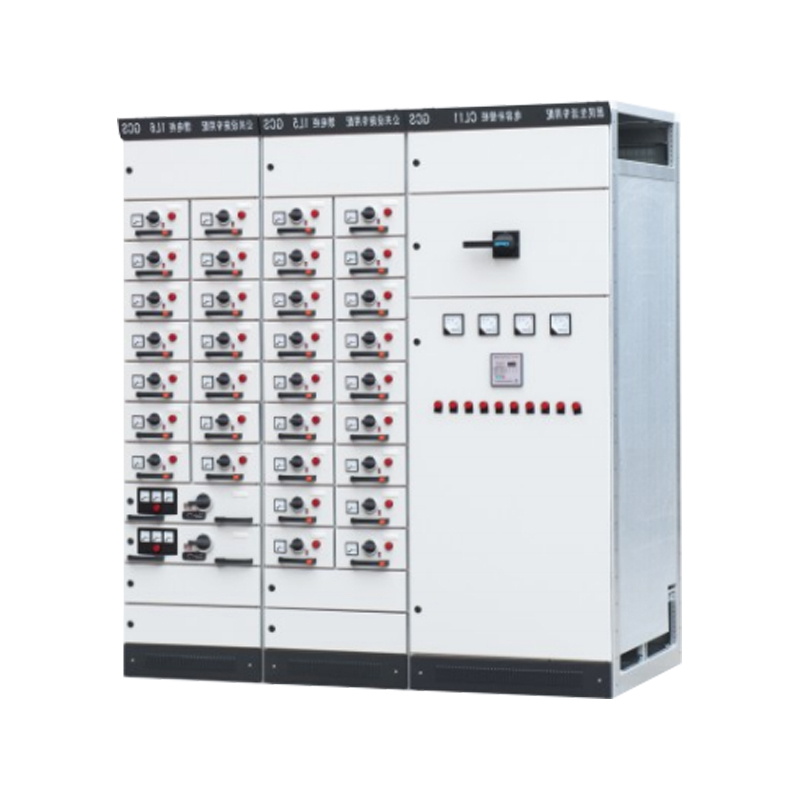

Распределительные устройства среднего напряжения с вакуумным прерыванием широко используются на солнечных фермах, в коммерческих установках, использующих возобновляемые источники энергии, и в промышленных энергетических системах, где фотоэлектрические инверторы подключены к местным распределительным сетям.

На солнечных электростанциях несколько инверторных кластеров подают электроэнергию в повышающие трансформаторы, подключенные к распределительному устройству среднего напряжения. Вакуумный выключатель устанавливается на фидерных точках для управления переключением между энергоблоками и точками присоединения к сети.

В промышленных условиях фотоэлектрические системы, монтируемые на крыше или на земле, часто интегрируются с существующей электрической инфраструктурой. Эти системы требуют координации между выходной мощностью инвертора и нагрузками на объекте, такими как двигатели, системы HVAC, освещение и оборудование автоматизации.

Общие сценарии применения включают в себя:

В таких условиях интегрированные инверторные системы непрерывно регулируют выходную мощность, а вакуумные выключатели управляют границами защиты между различными участками электрической сети.

Часто задаваемые вопросы

Вопрос 1. Какова роль вакуумного выключателя в фотоэлектрических системах?

Он используется для прерывания электрического тока во время неисправностей и поддержки безопасного переключения в распределительных сетях среднего напряжения, подключенных к фотоэлектрическим системам генерации.

Вопрос 2: Как интегрированный фотоэлектрический инвертор взаимодействует с защитным оборудованием?

Инвертор регулирует выходную мощность в зависимости от нагрузки и состояния сети, а защитное оборудование изолирует неисправности и управляет переключением между секциями системы.

Вопрос 3: Почему вакуумные прерыватели используются в устройствах среднего напряжения?

Они обеспечивают контролируемое прерывание дуги в герметичной среде, что поддерживает повторяющиеся операции переключения и стабильную изоляцию неисправностей.
