Вакуумный автоматический выключатель: расширяет защиту возобновляемых распределительных систем

Интегрированный фотоэлектрический инвертор системы внедряются в коммерческих зданиях, проектах распределенной солнечной энергии и промышленных электростанциях, поскольку потребители энергии продолжают переходить к структурам возобновляемой электроэнергии. Наряду с этим переходом Вакуумный выключатель стал важным компонентом распределительных систем, где для сетей, подключенных к солнечной энергии, требуются стабильное переключение, изоляция неисправностей и координация оборудования.

Более широкое распространение фотоэлектрической генерации изменило условия эксплуатации в распределительных системах низкого и среднего напряжения. Традиционные модели потоков мощности, основанные на односторонней передаче, постепенно заменяются двунаправленным обменом энергией, прерывистым управлением выходной мощностью и работой инвертора, подключенного к сети. В результате устройства защиты, используемые в установках возобновляемой энергетики, привлекают повышенное внимание проектировщиков, руководителей предприятий и подрядчиков по электротехнике.

Изменение условий эксплуатации в сфере распределения возобновляемой энергии

Системы солнечной генерации, подключенные к промышленным или коммерческим объектам, часто испытывают колебания мощности, поскольку фотоэлектрическая генерация зависит от интенсивности солнечного света, сезонных колебаний и погодных условий. Когда несколько источников генерации интегрированы в одну и ту же сеть, системы электрической защиты должны реагировать как на обычные неисправности на стороне нагрузки, так и на помехи на стороне генерации.

В интегрированных фотоэлектрических системах также возникают дополнительные события переключения, связанные с запуском, выключением инвертора, синхронизацией сети и операциями по техническому обслуживанию. В некоторых установках частое переключение может увеличить износ контактов в традиционных переключающих устройствах. Обычно выбирают технологию вакуумного прерывания, поскольку она ограничивает продолжительность дуги внутри герметичных вакуумных камер во время прерывания цепи.

В системах распределения возобновляемых источников энергии проектировщики электрооборудования обычно учитывают несколько эксплуатационных факторов:

• Поведение синхронизации сети при подключении инвертора
• Способность выдерживать ток короткого замыкания
• Частота переключения в распределенных энергетических сетях
• Изоляция во время процедур технического обслуживания
• Координация между трансформаторами, инверторами и распределительными устройствами
• Ограничения по пространству в компактных подстанциях или системах на крыше

Поскольку фотоэлектрические проекты часто устанавливаются в городских коммерческих зданиях, на производственных предприятиях, в логистических центрах и на удаленных электростанциях, распределительное оборудование также должно соответствовать различным условиям окружающей среды и установки.

Технические корректировки в поддержку интегрированных энергетических сетей

Структура системы интегрированного фотоэлектрического инвертора отличается от обычного распределения электроэнергии, поскольку генерация на основе инвертора вводит электронные характеристики переключения вместо чисто механической нагрузки. Это повлияло на выбор защитных устройств для установок возобновляемой энергетики.

Вакуумный выключатель предназначен для прерывания электрического тока внутри камеры вакуумного прерывателя. Во время прерывания замыкания дуга, возникающая между контактами, быстро гаснет из-за среды с низким давлением. Такая конструкция уменьшает количество ионизированного материала, остающегося после прерывания тока, и поддерживает повторные операции переключения в контролируемых условиях.

В следующей таблице представлены несколько характеристик, обычно связанных с вакуумным коммутационным оборудованием, используемым в системах распределения возобновляемых источников энергии:

В фотоэлектрических приложениях особенно важна координация между логикой защиты инвертора и работой автоматического выключателя. При возникновении аномального напряжения, перегрузки по току или нестабильности сети система защиты должна изолировать затронутые участки без ненужного отключения всей генерирующей сети.

Современные возобновляемые установки также могут сочетать в себе:

• Аккумуляторные системы хранения энергии
• Умные приборы учета
• Платформы удаленного мониторинга
• Автоматические системы передачи
• Оборудование для управления распределенной нагрузкой

Эти интегрированные системы требуют коммутационных устройств, способных работать вместе со средами цифрового мониторинга и автоматизированного управления.

Зоны установки в коммерческих и коммунальных проектах

Интегрированные фотоэлектрические энергетические системы теперь используются в различных категориях зданий и промышленных секторах. Требования к защите распределительных сетей различаются в зависимости от генерирующей мощности, уровня напряжения и характеристик эксплуатационной нагрузки.

На производственных объектах фотоэлектрические системы часто подключаются к дневным производственным нагрузкам, чтобы снизить потребление электроэнергии в часы пик. Между трансформаторами, инверторными шкафами и распределительными панелями устанавливается оборудование защиты цепей для управления коммутацией и координацией защиты.

Коммерческие здания, такие как торговые центры, офисные парки и центры обработки данных, также все чаще используют солнечную энергию. В этих проектах электрические помещения могут иметь ограниченное пространство для установки, что делает компактное расположение распределительных устройств более практичным.

Несколько распространенных сред приложений включают в себя:

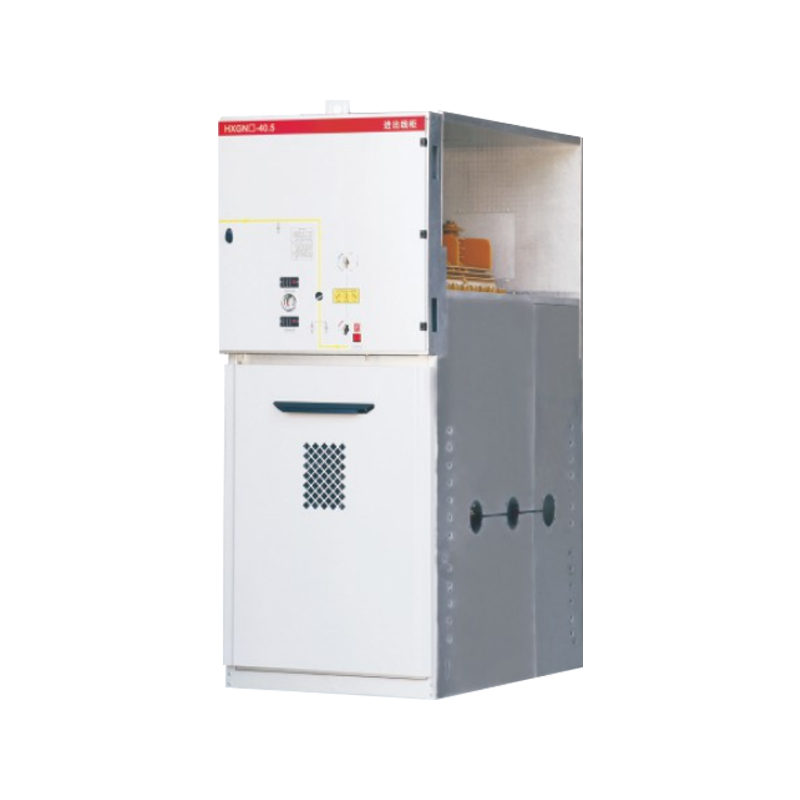

В проектах коммунального хозяйства вакуумные коммутационные устройства часто используются внутри кольцевых сетей, распределительных шкафов и подстанций среднего напряжения, подключенных к фотоэлектрическим системам сбора энергии. Поскольку солнечные фермы могут работать на больших открытых площадках, доступность обслуживания и непрерывность работы являются практическими соображениями при выборе оборудования.

Пример работы распределенной солнечной установки

Промышленный объект среднего размера, эксплуатирующий фотоэлектрическую систему на крыше, может объединять несколько групп инверторов, подключенных к централизованному распределительному шкафу. В периоды высокой солнечной радиации выходная мощность инвертора увеличивается, в то время как заводские нагрузки продолжают работать одновременно.

В одном из сценариев эксплуатации повреждение фидера, возникающее после шкафа инвертора, может создать аномальные условия тока. Реле защиты связывается с вакуумным выключателем, который отключает поврежденную секцию присоединения, позволяя при этом остальной распределительной сети продолжать работу.

Без избирательной изоляции неисправностей вся фотоэлектрическая батарея может отключиться от сети объекта, прервав подачу электроэнергии от солнечной установки. Скоординированное переключение помогает сократить ненужные перебои в работе всей системы.

В системах распределения возобновляемых источников энергии обычно используется следующая последовательность операций:

• Оборудование для мониторинга обнаруживает аномальные электрические условия
• Реле защиты анализируют характеристики неисправности
• Автоматический выключатель отключает поврежденную секцию
• Остальные распределительные фидеры продолжают работать, если позволяют условия.
• Обслуживающий персонал изолирует и осматривает место неисправности.

Этот процесс особенно актуален на предприятиях, где непрерывность производства или время безотказной работы объекта тщательно контролируются.
