Модульное низковольтное распределительное устройство GCK — это elektrонно-механическая система для управления и распределения мощности, предназначенная для эксплуатации в промышленных и коммерческих помещениях. Она смонтирована для управления и защиты электрических систем в разнообразных условиях промышленной и коммерческой деятельности.
Преимущества продукта
Модульный дизайн
Позволяет легкую сборку, разборку и замену компонентов без влияния на другие блоки. Поддерживает расширение системы и последующие обновления с минимальным прерыванием работы.
Надежная эксплуатация
Проектировано для непрерывной работы в стандартных условиях промышленной среды. оснащено передовыми элементами защиты цепей, которые поддерживают стабильную производительность.
Эффективное техобслуживание
Возможность быстрое извлечения и вставки модулей обеспечивает быструю диагностику и замену функциональных блоков. Снижает время простоя системы во время технического обслуживания, что способствует бесперебойной эксплуатации.
Безопасная конструкция
Физические барьеры между отсеками минимизируют риск случайного контакта с живыми частями. Маркировка компонентов и стандартизированная структура повышают безопасность для пользователей.
Высокая адаптивность
Совместимо с широким спектром автоматических выключателей и управляющих устройств. Поддерживает как, так и автоматическое управление в зависимости от требований системы.
Особенности продукта
Съемные функциональные модули
Модули могут быть быстро извлечены или вставлены без использования инструментов, что позволяет эффективно реагировать на сбои или потребности реконфигурации системы.
Секционированная структура
Структура разделена: шинный отсек, функциональный блок и кабельный отсек. Предотвращает перекрестные поражения и обеспечивает организованное Управление кабелями.
Гибкие конфигурационные параметры
Распределительное устройство может быть настроено для входных, выходных, измерительных и двигательных приложений. Имеет стандартизированные размеры для упрощения монтажа.
Высокая прочность
Сделано из чугунных сталей или алюминиевых листных материалов с покрытием, что обеспечивает механическую устойчивость и долговечность.
G/①c/②k/③ (l) 口/⑤口/⑥
| ① | Закрыто |
| ② | Снятый тип |
| ③ | Код использования: Центр K-Control, L-Power |
| ④ | Дизайн номер: 1, 2, 3 |
| ⑤ | Номер схемы основной схемы |
| Оценка рабочей частоты (H2) | 50 | |
| Оцененное рабочее напряжение (V) | 380 660 | |
| Номинальное напряжение изоляции (V) | 660 | |
| Рабочий ток с рейтингом (A) | Горизонтальный автобус | 630-3150 |
| Вертикальный автобус | 600 | |
| Оценка короткого времени выдерживает ток | Горизонтальный автобус | 80 кА/1 с (эффективное значение) |
| Вертикальный автобус | 50 кА/1 с (эффективное значение) | |
| Оцененный пик выдержанный ток | Горизонтальный автобус | 176 кА/0,1 с |
| Вертикальный автобус | 110 кА/0,1 с | |
| Разъем основной цепи (a) | 200 400 | |
| Разъем вспомогательного цепи (a) | 10 | |
| Частота мощности выдерживает напряжение в течение 1 минуты (V) | 2500 | |
| Уровень защиты клас | IP40 | |
| Режим работы RERESHIMRATы | Локальный ， удаленный ， автоматический | |

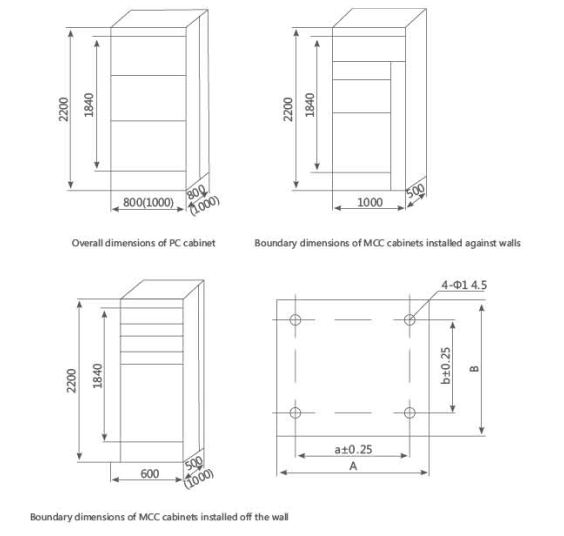

| Ширина шкафа | Глубина шкафа | Установка отверстий | Установка отверстий |
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
