Многофункциональное низковольтное распределительное устройство GCS представляет собой интегрированную систему для низковольтных сетей, разработанную для удовлетворения требований выработки электроэнергии, промышленного управления и инфраструктурных проектов. Предназначено для использования в распределительных системах переменного тока с частотой 50 Гц, номинальным рабочим напряжением до 660 В и номинальным током до 4000 А. Устройство оснащено технологией вытаскиваемых модулей, обеспечивающей быструю замену компонентов и эффективное управление системой. Модульная структура поддерживает различные конфигурации и повышает гибкость эксплуатации.
Преимущества продукта
Улучшенная обслуживаемость
Вытаскиваемые модули могут быть проверены или заменены без отключения всего шкафа. Обеспечивается бесперебойное обслуживание за счет возможности локального вмешательства.
Гибкая модульная конфигурация
Стандартизированные модульные блоки поддерживают масштабирование в соответствии с проектными требованиями. Мультимодульные конфигурации могут быть комбинированы для различных электрических схем и пространственных решений.
Оптимизированная эксплуатационная безопасность
Компартментальный проект с функциональной изоляцией предотвращает распространение электрических дуг. Механические блокировки снижают эксплуатационные риски, обеспечивая корректную последовательность операций.
Эффективное использование пространства
Вертикальное расположение вытаскиваемых модулей повышает функциональную плотность без ущерба для обслуживания. Компактные габариты позволяют интегрировать устройство в ограниченные пространства.
Особенности продукта
Функциональная компартментализация
Разделен на отдельные компартменты для шин, функциональных модулей и кабельных соединений. Минимизирует вероятность взаимного зашитывания во время нормального режима или аварийных ситуаций.
Универсальные вытаскиваемые модули
Каждый функциональный блок (модуль) может быть независимо эксплуатирован, протестирован или изолирован. Проектирован для быстрой установки и замены, поддерживая стандартные режимы работы: «включено», «тест», «изолировано».
G/①c/②s/③口/④口/⑤
| ① | Закрытый распределительный устройства |
| ② | Снятый тип |
| ③ | Электрическая система |
| ④ | Номер схемы основной схемы |
| ⑤ | Номер схемы вспомогательной схемы |
| Номинальное напряжение основной цепи (V) | 380 (400). (660) AC 380 (400). (660) | |
| Номинальное напряжение вспомогательной цепи (V) | 220、380 (400) (DC) 110、220 | |
| Номинальная частота (Гц) | 50 (60) | |
| Номинальное напряжение изоляции (V) | 660 (1000) | |
| Рейтинг тока (а) | Горизонтальный автобус | ≤4000 |
| Вертикальный автобус (MCC) | 1000 | |
| Оценка короткого времени выдерживает ток Бубара (ка, 1 с) | 50，80 | |
| Оцененный пик выдержанный ток Busbar (Ka/0,1s) | 105,176 | |
| Тестовое напряжение частоты мощности (V/1 мин) | Основная цепь | 2500 |
| Вспомогательная цепь | 1760 | |
| Generatrix | Три фаза четыре проволочной системы | A.B.C.Pe.N |
| Три фаза пять проволоков | A.B.C.Pe.N | |
| Защитный класс | Ip30.ip40 | |

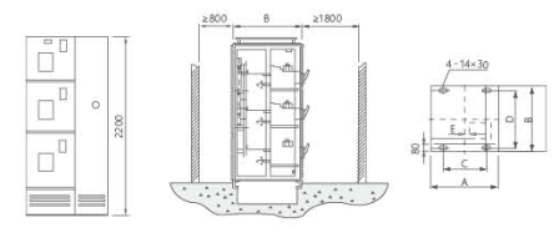

| Универсальный код кабинета | А | Беременный | В | Дюймовый | Примечания |
| GВS-TG1010-4 | 1000 | 1000 | 850 | 956 | Контактный шкаф |
| GВS-TG0810-4 | 800 | 1000 | 650 | 956 | Приемный шкаф |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | Приемный шкаф |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | Приемный шкаф |

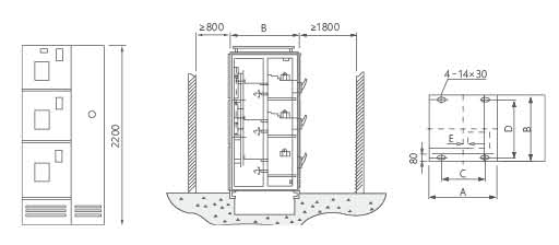

| Универсальный код кабинета | А | Беременный | C | Дюймовый | Эн | F × g |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 60 | 400 × 400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 160 | 200 × 400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 60 | 400 × 400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 160 | 200 × 400 |

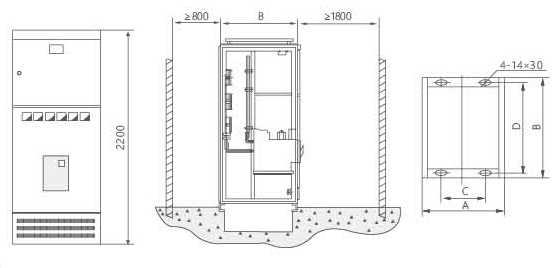

| Универсальный код кабинета | А | Беременный | C | Дюймовый | Эн | F × g |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400 × 350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200 × 350 |
